Tubo Vortex: cosa è e come funziona

Il Tubo Vortex, chiamato anche tubo a vortice e anche tubo raffreddatore, è il modo più efficiente per ottenere istantaneamente aria fredda, dove e quando se ne ha necessità, usando normale aria compressa. Non richiede elettricità, non ha parti in movimento, non richiede manutenzione, non ha rischio esplosione. Permette di ottenere aria pulita e fredda per applicazioni di raffreddamento locale di tipo industriale o di laboratorio.

La sua invenzione si deve al fisico francese Georges J. Ranque, che ha inventato il primo Tubo Vortex nel 1930, cercando di ottenere aria fredda da un getto di aria compressa.

Un Tubo Vortex converte l'aria compressa in due vortici, uno molto freddo e uno molto caldo, senza avere alcun organo in movimento. É un'applicazione molto semplice ed economica che può produrre:

• temperature da - 40 °C a + 110 °C
• fino a 2.800 BTU/H (630 Kcal/H) di refrigerazione
• flussi d'aria fino a 990 litri/min

Il principio di base è semplice: quando l'aria compressa viene immessa nel tubo attraversa un generatore di vortice e si ottiene aria calda da un'uscita ed aria fredda dall'altra. Una piccola valvola regolabile posta all'uscita dell'aria calda permette di controllare il volume e la temperatura dell'aria fredda in uscita sul verso opposto. Il generatore è un elemento stazionario ed intercambiabile che regola il volume di aria compressa ammesso: questo permette di cambiare volumi e temperature dei flussi d'aria prodotti.

I Tubi Vortex in acciaio inox AiRTX consentono, tramite una valvola di controllo registrabile a mano e un termometro, di controllare e regolare l'aria fredda e la sua temperatura senza la necessità di altri strumenti.

Nel caso la temperatura e la pressione dell'aria compressa dell'impianto su cui è applicata siano costanti, il Tubo Vortex è in grado di mantenere la temperatura costante entro i ± 0,6 °C.

Un singolo componente intercambiabile, il "Generatore di vortice", permette di cambiare la portata e di poter avere con il Tubo Vortex cinque differenti flussi d'aria:

• 220 litri/min
• 280 litri/min
• 420 litri/min
• 700 litri/min
• 900 litri/min

Tubi Vortex AiRTX: sistemi completi, "Solo Tubo" e "Kit per lo sviluppo"

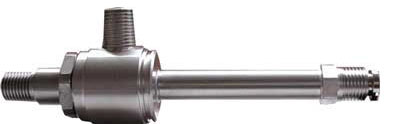

Costruito in acciaio inox, per applicazioni alimentari, resistente alla corrosione, i progettisti della AiRTX hanno ottimizzato ogni aspetto del design del Tubo Vortex per avere prestazioni affidabili e lunga operatività di funzionamento. Il Tubo Vortex AiRTX è funzionale, prodotto con estrema precisione, assemblato e testato con estrema cura. Prodotto con tolleranze molto spinte, subisce severi controlli della qualità per assicurare anni di funzionamento senza manutenzioni.

La AiRTX offre i Tubi Vortex in diversi sistemi pronti per le più comuni applicazioni industriali. I sistemi pronti includono la "Pistola ad aria fredda" modello 60040 e il Cabinet Cooler, tutti descritti nelle pagine seguenti.

AiRTX offre un Kit per lo sviluppo di diverse applicazioni per il progettista che necessita di un Tubo Vortex per studi, progettazioni e verifiche del funzionamento di macchine per la produzione. Cambiando uno dei pezzi intercambiabili forniti con il Kit sarà possibile produrre tutto il range dei flussi d'aria e delle "Frazioni di aria fredda" che il Tubo Vortex può generare. Il Kit per lo sviluppo di diverse applicazioni è fornito con:

• istruzioni;
• un filtro aria da 5 micron;
• un silenziatore per l'uscita dell'aria fredda;
• 8 generatori;
• un tubo flessibile per indirizzare il getto di aria fredda

È possibile anche acquistare il Tubo Vortex singolo, o con altri componenti per ottimizzare la propria applicazione.

Due Tubi Vortex, dieci livelli di performance

AiRTX disegna i Tubi Vortex in modo modulare per offrire dieci diverse prestazioni da un singolo Tubo Vortex, attraverso la semplice sostituzione del "Generatore di vortice", fornito in due versioni che si distiguono a seconda del tipo di capacità di refrigerazione. Entrambi i tipi di generatore, "Alta frazione fredda" e "Bassa frazione fredda", sono disponibili per portate di aria compressa di 220, 280, 420, 700 e 990 litri/min. È possibile acquistare i "Generatori di Vortice" singolarmente o in un Kit che li contiene tutti.

Il semplice e affidabile Tubo Vortex della AiRTX in acciaio inox di alta qualità viene fornito allo stesso prezzo di quelli in alluminio di altri produttori.
